SPS-Chip mit Peripherie on board

(openPR) PLC 7001 High-Speed I/Os on board

Die profichip GmbH stellte auf der embedded world im Februar 2006 in Nürnberg erstmals das Design eines SPS-Chips mit Peripherie on board vor.

Dieser PLC 7001 Chip basiert vom Core auf den bereits seit 2 Jahren im Einsatz befindlichen PLC 7000. Der PLC 7001 hat darüber hinaus ein vereinfachtes Speicherinterface, so dass er auch als embedded SPS in diversen Kundenapplikationen leicht eingebunden werden kann.

Das Peripherieinterface bietet die Möglichkeit darüber hinaus digitale Ein- und Ausgänge, bis zu 56 gesamt, die Puls-Weiten-Modulations-Funktionen sowie Schrittmotorsteuerungen aus integrierten Modulen zu realisieren. Weiterhin hat der Chip für den Einsatz dezentraler Peripherie einen seriellen I/O-Bus der es erlaubt bis zu 32 digitale und analoge I/O-Module zu betreiben.

Weiterhin bietet der Baustein zwei Interfaces über die entweder MPI, Profibus oder serielle Kommunikation bis zu 12MBaud realisiert werden kann.

In Verbindung mit einem Arm9 Prozessor besteht darüber hinaus die Möglichkeit Ethernet basierende Kommunikation wie TCP/IP, EtherCAT, Powerlink und Profinet zu betreiben.

Bei einer Betriebsspannung von 1,8V liegt die Verlustleistung bei nur 1,2W. Damit ist das Design auch für den Einsatz in höheren Temperaturbereichen bestens geeignet.

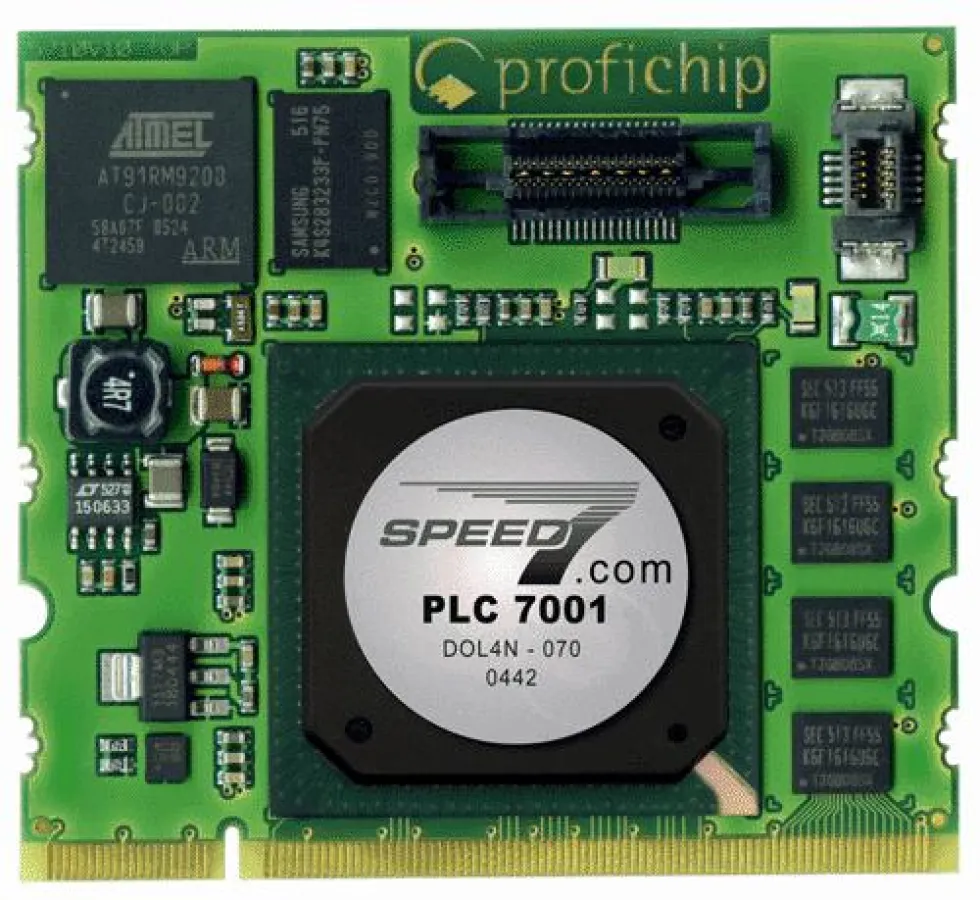

SODIM-CPU

Für Anwender, die eine leistungsstarke Hard-SPS in ihrer Applikation integrieren wollen, gibt es bereits ein vorgefertigtes SPS-Modul, das alle digitalen/analogen und sonstige Kommunikationsinterfaces auf einem SO-200 PinConnector heraus geführt hat. Diese Module lassen sich in diversen Applikationen wie Boardsteuerungen, Bedien- und Beobachtungsgeräten oder ähnliches leicht integrieren.

Die Module sowie die Chip-Realisierungen können mit einem SPS-Anwenderspeicher bis 2MB ausgestattet werden.

In Serienstückzahl wird der Baustein sowie das Modul im August 2006 lieferbar sein.
